為了規范生物保水磚的使用，避免不規范使用造成的浪費現象發生，現將市政道路工程型生物保水磚施工工藝做相應總結，希望使用生物保水磚的朋友仔細閱讀本指南，深入理解之后再進行使用施工。

施工方法

PART 01

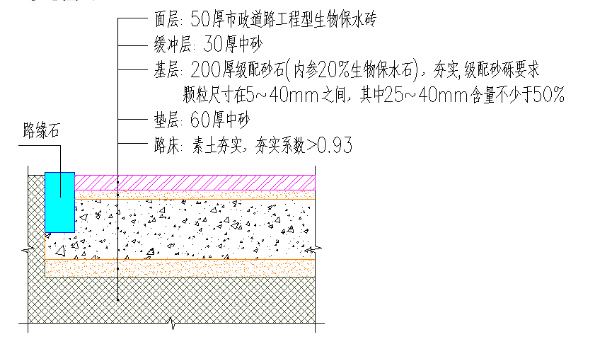

1.參考圖紙

2.工藝流程

施工準備—測量放線—步道路床施工—路緣石砌筑—粗砂墊層施工—級配砂石基層施工—市政道路工程型生物保水磚鋪裝—掃縫養生

◆施工準備??

⑴**人行步道路基土方施工時，兩側路緣石的穩定。??

⑵機具運行良好，能夠滿足施工要求，各崗位人員到位。

⑶位于步道內的各種管線已施工完成。?

◆測量放線

為**步道寬度和壓實度，步道施工寬度較設計寬度大約50cm。在進行步道路床施工時，測量人員應根據機動車道外側路緣石的內邊緣，每隔20m（曲線段大于5cm）往外量5m定點，然后灑白灰將各定點連成一線作為步道路床施工的控制線。同時測量人員依據人行步道設計橫坡，直線段每隔10m，曲線段每隔5m，在離步道設計邊線外1m釘木樁，在木樁上標注高程控制線。??

◆步道路床施工

施工人員依據測量人員測設的步道路床控制標高，進行步道路基土方填挖施工。如步道狹窄，找平可采用人工配合鏟車進行。作業人員通過內側路緣石頂、外側木樁上的步道高程控制線掛線，依據步道結構層厚度來控制路基土方鋪筑高程。初步整平后采取壓路機進行碾壓。若采用人工配合鏟車進行找平，土方壓實系數不易掌握，而且每處因填挖厚度不同而不同，為**路床的壓實系數和平整度，在采用壓路機碾壓前，路床填土高度適當超出步道路床設計標高。待碾壓完成后，再采用人工利用鐵鍬將富余土方清除，并**步道路床的平整度。步道路床施工過程中必須**平整度和壓實度符合設計和規范要求，要求壓實系數不小于0.93。

??

◆路緣石砌筑??

依據設計圖紙，路緣石安砌在石灰粉煤灰砂礫混合料上，因此在進行路床施工時，在砌筑路緣石區域鋪筑石灰粉煤灰砂礫混合料，隨路床填土一起碾壓密實。為**路緣石的穩定，混合料在路緣石外側鋪筑寬度較設計寬度適當加寬，**至少寬出路緣石外邊緣15cm。為便于施工，盡量不切磚，路緣石控制線可以根據保水磚整塊尺寸進行控制。?

?

◆粗砂墊層施工??

路床處理碾壓合格后，約請監理工程師驗收。合格后進行厚粗砂墊層施工，粗砂使用人工攤鋪，通過掛線找平、控制攤鋪厚度。使用夯實機進行夯實，夯實過程中視實際情況適當灑水，以**粗砂墊層密實。

◆級配砂石基層施工??

⑴鋪筑：鋪筑級配砂石的每層厚度，一般為15～20cm，不宜超過30cm，分層厚度可用釘木樁的方式控制。根據工程的特點，現場采用人工夯實的方式，確保級配砂石壓實度不小于0.93。鋪筑的砂石應級配均勻，*大石子粒徑不得大于鋪筑厚度的2／3，且不大于50mm。如發現砂窩或石子成堆現象，應將該處砂子或石子挖出，重新填入級配好的砂石。?

⑵灑水：鋪筑級配砂石在夯實、輾壓前應根據其干濕程度和氣候條件，適當?shù)貫⑺员３稚笆?佳含水量，一般為8～12％。?

⑶夯實或輾壓：用蛙式打夯機時，應保持落距均勻，全面夯實，一般不少于三遍。*后一層夯壓密實后，表面應拉線找平，并符合設計標高。?

◆市政道路工程型生物保水磚鋪裝??

鋪砌前檢查市政道路工程型生物保水磚（簡稱保水磚）尺寸是否合格，表面顏色是否一致，無蜂窩、漏石、脫皮、裂縫等現象。按控制點定出方格坐標，并掛線按分段鋪裝樣板條，隨時檢查位置與高程。鋪磚時應掛“米”字線，即掛橫縱垂直的控制線外，還應掛對角控制線。保水磚鋪裝時，用30mm厚中砂緩沖層臥底、找平。保水磚要輕放，用橡皮錘敲實，但不得損壞磚的邊角。保水磚鋪砌要求平整、穩定、灌縫飽滿，避免翹動現象；人行道面層與其他構筑物銜接平順，避免積水現象。在鋪砌過程中，隨時檢查保水磚安裝是否牢固和平整，發現有位移、不穩、翹角等現象后應立即進行修整。

◆掃縫養生

保水磚鋪砌完成，經檢查合格后，采用干砂將磚縫填滿，并在磚面上灑水使磚縫灌滿為止。同時清掃磚面保持磚面清潔。灑水養生至少三天，養生期間嚴禁上荷載。?

質量標準

PART 02

1、鋪砌應平整穩固、不得有翹動現象，灌縫應飽滿。人行步道面層與其他構筑物應順接，不得破損。?

2、實測項目滿足相應規范要求。?
